退火在熱處理行業(yè)內(nèi)的作用及常用的退火工藝

    我們都知道，工業(yè)金屬熱處理會經(jīng)常用到退火相關(guān)的設備，如：退火爐，本文主要分享一下它的主要作用及退火生產(chǎn)過程中經(jīng)常用到的退火工藝有幾個方面。

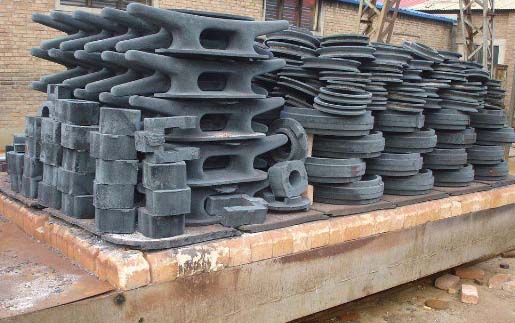

一、退火的目的

1.改善或消除鋼鐵在鑄造、鍛壓、軋制和焊接過程中所造成的各種組織缺陷以及殘余應力，防止工件變形、開裂。

2.軟化工件以便進行切削加工。

3.細化晶粒，改善組織以提高工件的機械性能。

4.為最終熱處理（淬火、回火）作好組織準備。

二、常用的退火工藝有：

◆.完全退火。
用以細化中、低碳鋼經(jīng)鑄造、鍛壓和焊接后出現(xiàn)的力學性能不佳的粗大過熱組織。將工件加熱到鐵素體全部轉(zhuǎn)變?yōu)閵W氏體的溫度以上30～50℃，保溫一段時間，然后隨爐緩慢冷卻，在冷卻過程中奧氏體再次發(fā)生轉(zhuǎn)變，即可使鋼的組織變細。

◆.球化退火。
用以降低工具鋼和軸承鋼鍛壓后的偏高硬度。將工件加熱到鋼開始形成奧氏體的溫度以上20～40℃，保溫后緩慢冷卻，在冷卻過程中珠光體中的片層狀滲碳體變?yōu)榍驙睿瑥亩�降低了硬度�?/p>

◆.等溫退火。
用以降低某些鎳、鉻含量較高的合金結(jié)構(gòu)鋼的高硬度，以進行切削加工。一般先以較快速度冷卻到奧氏體最不穩(wěn)定的溫度，保溫適當時間，奧氏體轉(zhuǎn)變?yōu)橥惺象w或索氏體，硬度即可降低。

◆.再結(jié)晶退火。
用以消除金屬線材、薄板在冷拔、冷軋過程中的硬化現(xiàn)象（硬度升高、塑性下降）。加熱溫度一般為鋼開始形成奧氏體的溫度以下50～150℃ ，只有這樣才能消除加工硬化效應使金屬軟化。

◆.石墨化退火。
用以使含有大量滲碳體的鑄鐵變成塑性良好的可鍛鑄鐵。工藝操作是將鑄件加熱到950℃左右 ，保溫一定時間后適當冷卻 ，使?jié)B碳體分解形成團絮狀石墨。

◆.擴散退火。
用以使合金鑄件化學成分均勻化，提高其使用性能。方法是在不發(fā)生熔化的前提下 ，將鑄件加熱到盡可能高的溫度，并長時間保溫，待合金中各種元素擴散趨于均勻分布后緩冷。⑦去應力退火。用以消除型材散熱器鋼鐵鑄件和焊接件的內(nèi)應力。對于鋼鐵制品加熱后開始形成奧氏體的溫度以下100～200℃，保溫后在空氣中冷卻，即可通過退火爐來消除內(nèi)應力。

相關(guān)新聞

相關(guān)產(chǎn)品
